サーキットプロテクタ
ICP25/UP25/TP25 シリーズ
25AF シリーズ
- 完全電磁式
- 小型／薄型／軽量
- 絶縁性能：強化絶縁／耐電圧3000V／IEC62368準拠
- CULUS（UL, CSA）, TÜV（EN）規格取得品
- 豊富な接続回路構成と遮断特性
- RoHS対応品
CADデータ（2D、3D）のご用命の際は
「お問い合せ・カタログ請求」のフォームよりお願い致します。

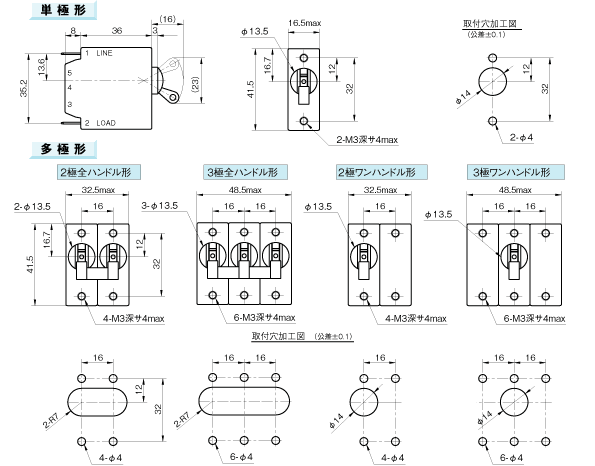

パネル取付形
外形寸法図・取付穴加工図
単位：mm
端子配列・形状
単位：mm
| 1：直列形 9：スイッチオンリー形 |
2：直列形補助回路付 S2：直列形警報回路付 9K：スイッチオンリー形補助回路付 |
5：並列形 （5D：並列デュアル形） |
7C，7V：リレー形 （7D：リレーデュアル形） |
|
|---|---|---|---|---|
| ファストン 端子 |
 |
 |
 |
 |
| ネジ端子 （N) |
 |
 |
 |
 |
（＊1）タブ端子♯187の中間端子も製作可能です。注文方法は品名末尾に"（Ｆ187）"を付記して下さい。
（＊2）タブ端子♯250の中間端子をご要望の場合はお問い合わせ下さい。

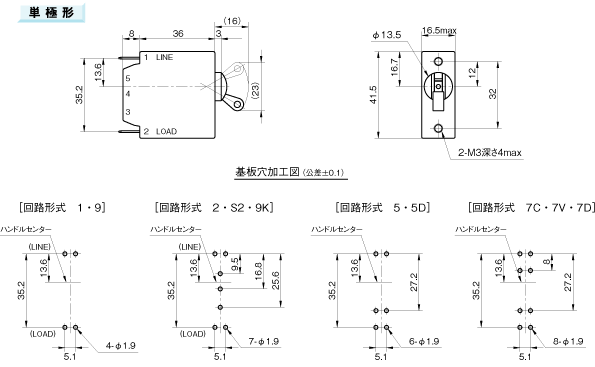

垂直形基盤端子（Y）
外形寸法図/基盤穴加工図
単位：mm
◎多極形は、極間ピッチ=16 で単極形の組合せとなります。
端子配列・形状
単位：mm
| 1：直列形 9：スイッチオンリー形 |
2：直列形補助回路付 S2：直列形警報回路付 9K：スイッチオンリー形補助回路付 |
5：並列形 （5D：並列デュアル形） |
7C，7V：リレー形 （7D：リレーデュアル形） |
|---|---|---|---|
 |
 |
 |
 |

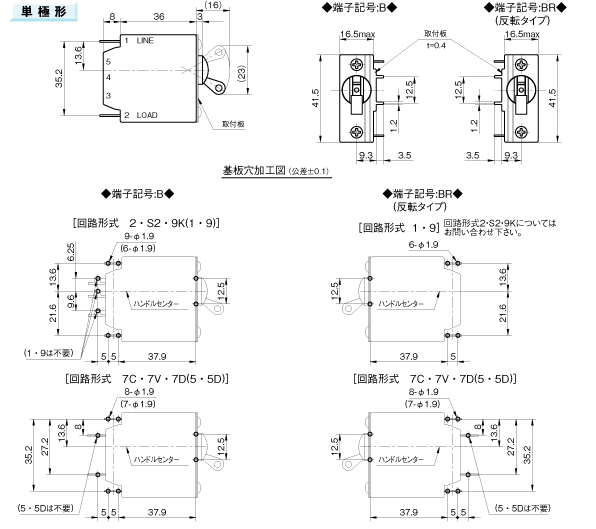

横形基盤端子（B, BR）【標準タイプ】
外形寸法図/基盤穴加工図
単位：mm
※多極形については、お問合せ下さい。
端子配列・形状
単位：mm
| 1：直列形 9：スイッチオンリー形 |
2：直列形補助回路付 S2：直列形警報回路付 9K：スイッチオンリー形補助回路付 |
5：並列形 （5D：並列デュアル形） |
7C，7V：リレー形 （7D：リレーデュアル形） |
|---|---|---|---|
 |
 |
 |
 |

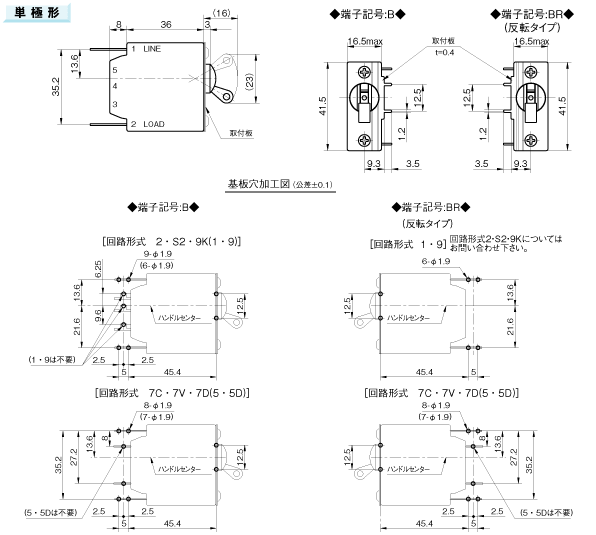

横形基盤端子（B, BR）【BXタイプ】
外形寸法図/基盤穴加工図
単位：mm
※多極形については、お問合せ下さい。
端子配列・形状
単位：mm
| 1：直列形 9：スイッチオンリー形 |
2：直列形補助回路付 S2：直列形警報回路付 9K：スイッチオンリー形補助回路付 |
5：並列形 （5D：並列デュアル形） |
7C，7V：リレー形 （7D：リレーデュアル形） |
|---|---|---|---|
 |
 |
 |
 |
