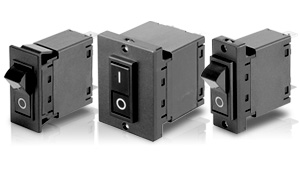

ロッカーハンドル25ＡＦ シリーズ

IR/UR/TR IN/UN/TN
  • 完全電磁式
  • 小型軽量／ロッカーハンドル操作
  • スナップイン取付け／ネジ止め
  • 絶縁性能：強化絶縁／耐電圧3000V／IEC62368準拠
  • CULUS（UL, CSA）, TÜV（EN）規格取得品
  • RoHS対応品
型名 IR / IN UR / UN TR / TN
取得規格
※電安品についてはお問い合わせ下さい。		 CULUS
（UL1077, C22.2 No.235）
TÜV（EN60934）
（過電圧種別：III）		 CULUS
（UL1077, C22.2 No.235）		 　　
認定ファイルNo. CULUS：E62402 TÜV：R9950235
引外し方式 完全電磁式　トリップフリー機構
極数 1極、2極
定格使用電圧 AC50/60Hz 250V
DC65V		 AC50/60Hz 250V
DC65V
DC80V（2線切）
標準定格電流
※右記以外の電流値についても承ります。		 1, 2, 3, 5, 7.5, 10, 15, 20, 25A 0.1, 0.5, 1, 2, 3, 5, 7.5　
10, 15, 20, 25A
定格遮断容量 1000A
開閉寿命 10000回以上（定格開閉6000回、無負荷開閉4000回。開閉頻度6回/分）
補助・警報回路定格
（抵抗負荷）		 銀接点：AC50/60Hz 125V 3A, DC30V 2A
金接点：AC50/60Hz 125V 0.1A, DC30V 0.1A
微少負荷（0.1A以下）で使用される場合は［金接点］を推奨致します。
耐電圧
（リーク電流1mA以下）		 AC50/60Hz 3000V 1分間
リレー形のリレーコイル～主回路間はAC50/60Hz 2000Ｖ 1分間
補助・警報回路接点相互間はAC50/60Hz 500V 1分間
絶縁抵抗 DC500Vメガーにて　100MΩ以上
基準周囲温度 25℃
使用周囲温度 -25～+75℃（但し、氷結無きこと）
こちらの「11.ディレーティングについて」をご覧ください。
許容相対湿度 45～85％
耐振動 98m/s2（MIL-STD-202F-201A）定格電流通電時（瞬時定格は定格電流の80％通電時）
耐衝撃 490m/s2（MIL-STD-202F-213B-A）定格電流通電時（瞬時定格は定格電流の80％通電時）
ハンドル形状 ロッカーハンドル形
ハンドル表示 ご注文方法⑤をご参照ください。
ハンドル色 黒色, 白色, 赤色
ケース色 黒色　　
ネジ止めタイプ締付けトルク 取付けネジ（M3）：0.4～0.6N・m
重量 1極形：約30g 2極形：約60g
ご使用上の注意 こちらをご覧ください。
  • ハンドル及びケースの形状･色は、特注対応が可能です。
内部接続回路
回路形式 回路記号 回路図 特記事項
直列形 1 1 最も一般的な回路構成で、主接点と直列にコイルが接続されています。
スイッチとしても、兼用できます。
直列形補助回路付 2 1 直列形と補助回路との組合せです。
補助回路は主回路に連動します。
主回路がONの時にCOM-NOが導通し、
主回路がOFFの時はCOM-NCが導通します。
直列形警報回路付 3 1 直列形と警報回路との組合せです。
警報回路はトリップ時にのみ主回路に連動します。
通常はCOM-NOが導通し、トリップ時にのみCOM-NCが導通します。
スイッチオンリー形 4 1 引外しコイルを持たないので、単体ではトリップしません。
規格認定品は、トリップ素子を持つ極との組合せにてご使用ください。
スイッチオンリー形
補助回路付		 5 1 スイッチオンリーと補助回路との組合せです。
引外しコイルを持たないので、単体ではトリップしません。
規格取得品は、トリップ素子を持つ極との組合せにてご使用ください。
スイッチオンリー形
警報回路付		 6 1 スイッチオンリーと警報回路との組合せです。
引外しコイルを持たないので、単体ではトリップしません。
規格取得品は、トリップ素子を持つ極との組合せにてご使用ください。
リレー系電圧式 7 1 主回路と電圧コイルは絶縁されており、外部スイッチにより、外部電圧を電圧引外しコイルに印加して、瞬時に引外しをすることができます。
接点には最大25Aまで通電可能です。
C,Dはリード線引出し（長さ：120mm）となります。
並列形電圧式 8 1 外部コイルの一端が主回路に接続されている3端子構造です。
外部スイッチにより電圧引外しコイルに印加して、瞬時に引外しをすることができます。
接点には最大25Aまで通電可能です。

（注）7:TR/TN形に適用。8:TR/TN形、IR/IN形（TÜV規格のみ）に適用（但し、電圧コイルAC100V,200VはCULUS, TÜV規格適用）

コイルのインピーダンスと抵抗表AT25℃　単位：Ω
定格電流
（A）		 AC50/60Hz
インピーダンス		 DC
抵抗
CurveA5 CurveA1, A8, A2, X8 CurveD5 CurveD1, D8, X8
0.1 55 100 50 95
0.5 2.7 4.3 2.5 4
1 .4 .8 .3 .72
2 .09 .25 .08 .23
3 .04 .09 .034 .082
5 .016 .036 .015 .033
7.5 .009 02 .009 .018
10 .006 .01 .006 .01
15 .004 .006 .004 .006
20 .003 .005 .003 .005
25 .003 .004 .003 .004

許容差：±25％（15A以下）, ±50％（20A以上）

遮断特性表（標準取付け姿勢時）

AT25℃　単位：秒

　　 定格電流値に対する％
Curve No. 100％ 125％ 135％ 150％ 200％ 400％ 600％ 800％ 1000％
AC
50/60Hz
DC
（リップル
5％以下）		 A5 , D5 NO TRIP MAY TRIP MAY TRIP .1max .06max .04max .04max .04max .04max
A1 , D1 NO TRIP .8～25＊ .7～13 .4～6 .15～2.4 .03～.5 .006～.2 .004～.09 .004～.08
A8 , D8 NO TRIP 10～120＊ 9～100 5～60 1.5～25 .1～3 .007～.8 .005～.25 .004～.08
A2 NO TRIP 50～1000 33～504 20～250 8～80 .9～10.1 .008～3 .007～.5 .004～.14
AC/DC共用 X8 NO TRIP MAY TRIP ９～100 5～60 1.5～25 .04～3 .007～.8 .004～.25 .004～.08

＊D1・D8の125%はMAY TRIPとなります。

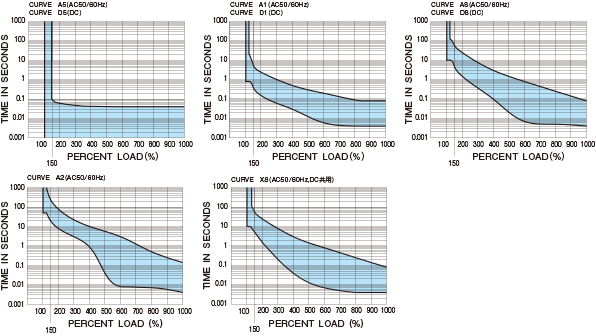

遮断特性カーブ
ねじ止めタイプ
イナーシャルディレイ付特性
ねじ止めタイプ
取付け姿勢
ねじ止めタイプ
温度補正
ねじ止めタイプ
電圧引外しコイルのインピーダンスと抵抗表

AT25℃　単位：Ω

定格電圧
（Ｖ）		 AC50/60Hz
インピーダンス		 DC
抵抗
6 11.3 10.5
8 19 18
12 30 29
16 73 70
24 122 118
32 225 210
48 500 490
100 750 730
200 1340 1280

許容差：±25％

電圧式プロテクタについて

電圧式プロテクタは、外部信号により回路を遮断することができます。引外しコイルは常時無負荷の状態で、外部からの電圧信号により回路を瞬時に遮断します。

電圧式プロテクタの性能
引外し電圧 定格電圧のACは80％以上
DCは75％以上
コイルに対する
許容連続印加時間		 定格電圧で3秒以内
使用温度範囲 -25～+75℃
遮断時間 0.04秒以内

"コイルに対する許容連続印加時間"を超えて電圧を印加するとコイルが断線（焼損）しますのでご注意願います。
