製品情報

サーモスタット

TS-11 シリーズ
超小型サーモスタット

  • φ11mm超小型
  • 動作温度公差±1℃が可能
  • RoHS対応品
型名 TS-11L/TS-11B/TS-11C/TS-11D/TS-11LK/TS-11BK/TS-11CK/TS-11DK TS-11F1
TS-11F1K		 TS-11F6
TS-11F6K
外観
外形寸法図
（単位：mm）
動作機構 バイメタル非通電式
動作方式 単極単投／ａ接点 又は ｂ接点
設定温度範囲 -20～+150℃
標準設定温度公差 ±3℃（これ以外の公差も設定可能です。「ご注文方法」 表-2をご参照下さい。）
標準デファレンシャル 10℃（これ以外のデファレンシャルも設定可能です。「ご注文方法」 表-2をご参照下さい。）
温度測定条件 無負荷にて温度変化速度 1℃/1分間
耐電圧 端子～ケース間 AC50/60Hz 1500Ｖ 1分間
絶縁抵抗 DC 500Ｖ メガーにて100ＭΩ以上
端子間抵抗 銀接点：DC 0.1A にて 25ｍΩ以下
金接点：DC 0.1A にて 50ｍΩ以下
接点定格
（抵抗負荷）		 銀接点：AC 50/60Hz 125V 1Ａ， DC 56V 0.8Ａ
金接点：AC 50/60Hz 125V 0.5Ａ， DC 56V 0.3A
微少負荷（AC 0.5A以下、DC 0.3A以下）で使用される場合は［金接点］を推奨致します。
開閉寿命 10000回以上（定格負荷にて）
端子接続 半田付け端子
備考

　
ご使用上の注意 こちらをご覧ください。
  • デファレンシャル：接点が動作する温度と復帰する温度との差
  • a接点：メーク接点、b接点：ブレーク接点
型名 TS-11F3/TS-11F4/TS-11F8/TS-11F9/TS-11F3K/TS-11F4K/TS-11F8K/TS-11F9K
外観
外形寸法図
（単位：mm）
動作機構 バイメタル非通電式
動作方式 単極単投／ａ接点 又は ｂ接点
設定温度範囲 -20～+150℃
標準設定温度公差 ±3℃（これ以外の公差も設定可能です。「ご注文方法」 表-2をご参照下さい。）
標準デファレンシャル 10℃（これ以外のデファレンシャルも設定可能です。「ご注文方法」 表-2をご参照下さい。）
温度測定条件 無負荷にて温度変化速度 1℃/1分間
耐電圧 端子～ケース間 AC50/60Hz 1500Ｖ 1分間
絶縁抵抗 DC 500Ｖ メガーにて100ＭΩ以上
端子間抵抗 銀接点：DC 0.1A にて 25ｍΩ以下
金接点：DC 0.1A にて 50ｍΩ以下
接点定格
（抵抗負荷）		 銀接点：AC 50/60Hz 125V 1Ａ， DC 56V 0.8Ａ
金接点：AC 50/60Hz 125V 0.5Ａ， DC 56V 0.3A
微少負荷（AC 0.5A以下、DC 0.3A以下）で使用される場合は［金接点］を推奨致します。
開閉寿命 10000回以上（定格負荷にて）
端子接続 半田付け端子
備考

　
ご使用上の注意 こちらをご覧ください。
  • デファレンシャル：接点が動作する温度と復帰する温度との差
  • a接点：メーク接点、b接点：ブレーク接点

TS-11　シリーズ・防滴/防水タイプ
超小型サーモスタット

  • φ11mm超小型
  • 動作温度公差±1℃が可能
  • RoHS対応品
型名 TS‐ 11LH / TS‐ 11BH / TS‐ 11CH / TS‐ 11DH
TS‐ 11LKH / TS‐ 11BKH / TS‐ 11CKH / TS‐ 11DKH		 TS‐ 11LWP / TS‐ 11BWP / TS‐ 11CWP / TS‐ 11DWP
TS‐ 11LKWP/ TS‐ 11BKWP/ TS‐ 11CKWP/ TS‐ 11DKWP
外観
外形寸法図
（単位：mm）
動作機構 バイメタル非通電式
動作方式 単極単投／a接点又はb接点
設定温度範囲 -20～+100℃
標準設定温度公差 ±3℃ （これ以外の公差も設定可能です。「ご注文方法」 表-2 をご参照下さい。）
標準デファレンシャル 10℃ （これ以外のデファレンシャルも設定可能です。「ご注文方法」 表-2 をご参照下さい。）
温度測定条件 無負荷にて温度変化速度 1℃/1分間
耐電圧 端子～ケース間 AC50/60Hz 1500Ｖ 1分間
絶縁抵抗 ＤＣ500Ｖメガーにて100ＭΩ以上
端子間抵抗 銀接点及び金接点：DC0.1Aにて100mΩ以下 （耐
熱電線の抵抗を含む）
接点定格
（抵抗負荷）		 銀接点 ： AC50/60Hz 125V 1A, DC56V 0.8A
金接点 ： AC50/60Hz 125V 0.5A, DC 56V 0.3A
微少負荷（AC0.5A以下、DC0.3A以下）で使用される場合は［金接点］を推奨致します。
開閉寿命 10000回以上（定格負荷にて）
端子接続 耐熱電線
備考 防滴タイプ
ード線取付け		 防水タイプ リード線取付け
（防水性能：IEC規格・保護等級IP67）
ご使用上の注意 こちらをご覧ください。
  • デファレンシャル：接点が動作する温度と復帰する温度との差
    a接点：メーク接点、b接点：ブレーク接点

TS-17 シリーズ
中容量サーモスタット

  • 小型、中容量
  • 動作温度公差±3℃が可能
  • RoHS対応品
型名 TS-17L/TS-17B/TS-17C/TS-17D TS-17LT/TS-17BT/TS-17CT/TS-17DT
外観
外形寸法図
（単位：mm）
動作機構 バイメタル非通電式
動作方式 単極単投／ａ接点 又は ｂ接点 単極双投
設定温度範囲 -20～+150℃
標準設定温度公差 ±3℃（これ以外の公差も設定可能です。「ご注文方法」 表-2をご参照下さい。）
標準デファレンシャル 10℃（これ以外のデファレンシャルも設定可能です。「ご注文方法」 表-2をご参照下さい。）
温度測定条件 無負荷にて温度変化速度 1℃/1分間
耐電圧 端子～ケース間 AC50/60Hz 1500Ｖ 1分間
絶縁抵抗 DC 500Ｖ メガーにて100ＭΩ以上
端子間抵抗 DC 0.1Aにて25ｍΩ以下
接点定格
（抵抗負荷）		 AC 50/60Hz 125V 1.5A, DC 56V 1A
開閉寿命 10000回以上（定格負荷にて）
端子接続 半田付け端子
備考

　
ご使用上の注意 こちらをご覧ください。
  • デファレンシャル：接点が動作する温度と復帰する温度との差
  • a接点：メーク接点、b接点：ブレーク接点、単極双投：トランスファー接点

TS-17　シリーズ・防滴タイプ
中容量サーモスタット

  • 小型、中容量
  • 動作温度公差±3℃が可能
  • RoHS対応品
型名 TS-17LH/TS-17BH/TS-17CH/TS-17DH

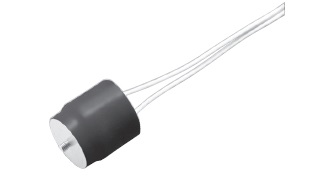

外観

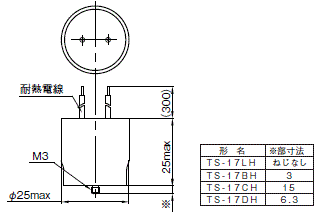

外形寸法図
（単位：mm）
動作機構 バイメタル非通電式
動作方式 単極単投／ａ接点 又は ｂ接点
設定温度範囲 -20～+100℃
標準設定温度公差 ±3℃（これ以外の公差も設定可能です。「ご注文方法」 表-2をご参照下さい。）
標準デファレンシャル 10℃（これ以外のデファレンシャルも設定可能です。「ご注文方法」 表-2をご参照下さい。）
温度測定条件 無負荷にて温度変化速度 1℃/1分間
耐電圧 端子～ケース間 AC50/60Hz 1500Ｖ 1分間
絶縁抵抗 DC 500Ｖ メガーにて100ＭΩ以上
端子間抵抗 DC 0.1Aにて100ｍ Ω以下（耐熱電線の抵抗を含む）
接点定格
（抵抗負荷）		 AC 50/60Hz 125V 1.5A, DC 56V 1A
開閉寿命 10000回以上（定格負荷にて）
端子接続 耐熱電線
備考

防滴タイプ
リード線取付け
ご使用上の注意 こちらをご覧ください。
  • デファレンシャル：接点が動作する温度と復帰する温度との差
  • a接点：メーク接点、b接点：ブレーク接点

TS-43 シリーズ
大容量サーモスタット

  • 小型、大容量
  • 動作温度公差±3℃が可能
  • RoHS対応品
型名 TS-43A TS‐43B
外観
外形寸法図
（単位：mm）
動作機構 バイメタル非通電式
動作方式 単極単投／ａ接点 又は ｂ接点
設定温度範囲 -20～+150℃
標準設定温度公差 ±3℃（これ以外の公差も設定可能です。「ご注文方法」 表-2をご参照下さい。）
標準デファレンシャル 10℃（これ以外のデファレンシャルも設定可能です。「ご注文方法」 表-2をご参照下さい。）
温度測定条件 無負荷にて温度変化速度 1℃/1分間
耐電圧 端子～ケース間 AC50/60Hz 1500Ｖ 1分間
絶縁抵抗 DC 500Ｖ メガーにて100ＭΩ以上
端子間抵抗 DC 0.1Aにて25ｍΩ以下
接点定格
（抵抗負荷）		 AC 50/60Hz 125V 6A, DC 56V 3A
開閉寿命 10000回以上（定格負荷にて）
端子接続 ネジ端子（M3）
備考

　
ご使用上の注意 こちらをご覧ください。
  • デファレンシャル：接点が動作する温度と復帰する温度との差
  • a接点：メーク接点、b接点：ブレーク接点
