製品情報

サーキットプロテクタ

IR/UR/TR IN/UN/TN
ロッカーハンドル25AF シリーズ

IR/UR/TR IN/UN/TN
  • 完全電磁式
  • 小型軽量/ロッカーハンドル操作
  • スナップイン取付け/ネジ止め
  • 安全設計/強化絶縁/耐電圧3000V/IEC60950適合
  • CULUS(UL, CSA), TÜV(EN)規格取得品
  • RoHS対応品


お問い合せ・カタログ請求CADデータ(2D、3D)のご用命の際は
「お問い合せ・カタログ請求」のフォームよりお願い致します。

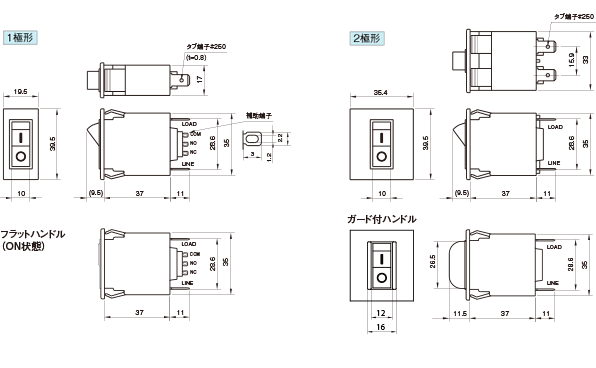

外形寸法図

単位:mm

スナップインタイプ(形名:IR/UR/TR)
スナップインタイプ

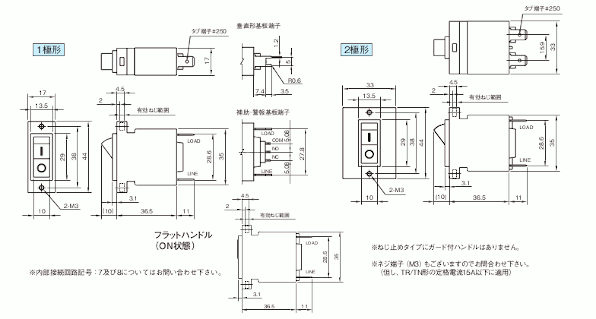

ねじ止めタイプ(形名:IN/UN/TN)
ねじ止めタイプ

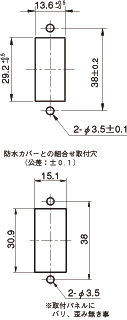

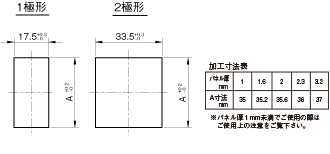

取付穴加工図

単位:mm

スナップインタイプ
(形名:IR/UR/TR)
ねじ止めタイプ
ねじ止めタイプ
(形名:IN/UN/TN)
ねじ止めタイプ
垂直形基板端子
基板穴加工図
(公差:±0.1)
ねじ止めタイプ
