製品情報

サーキットプロテクタ

ICP30/UP30/TP30/TP30G シリーズ
30AF シリーズ

ICP30/UP30/TP30/TP30G シリーズ
  • 完全電磁式
  • 小型軽量
  • 安全設計/強化絶縁/耐電圧4000V/IEC60950適合
  • CULUS(UL, CSA), TÜV(EN)規格取得品
  • 豊富な接続回路構成と遮断特性
  • RoHS対応品

お問い合せ・カタログ請求CADデータ(2D、3D)のご用命の際は
「お問い合せ・カタログ請求」のフォームよりお願い致します。

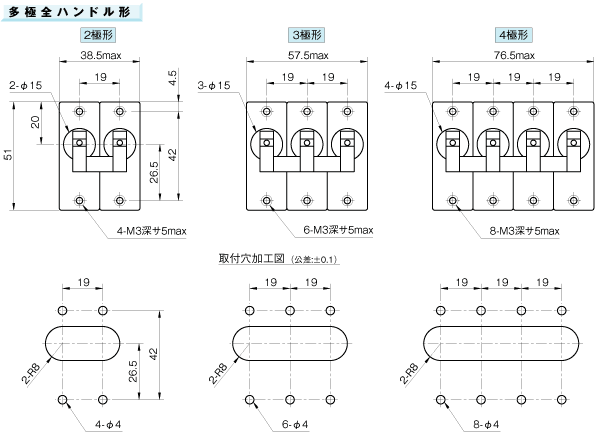

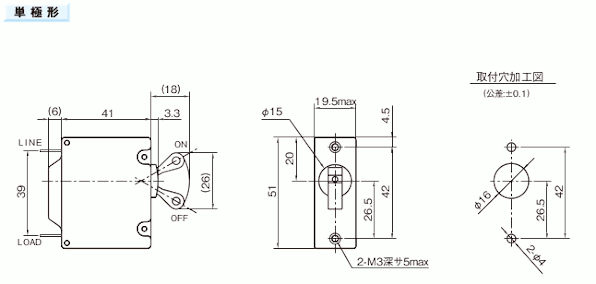

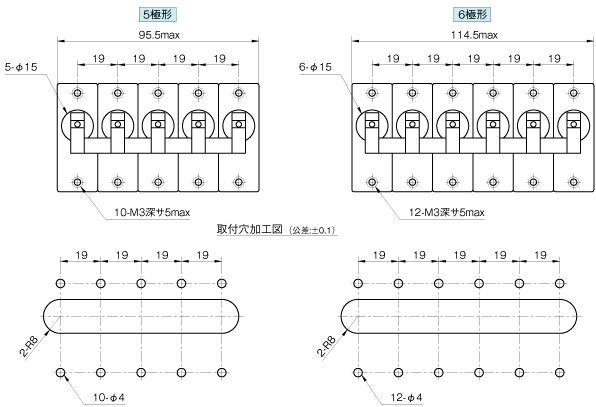

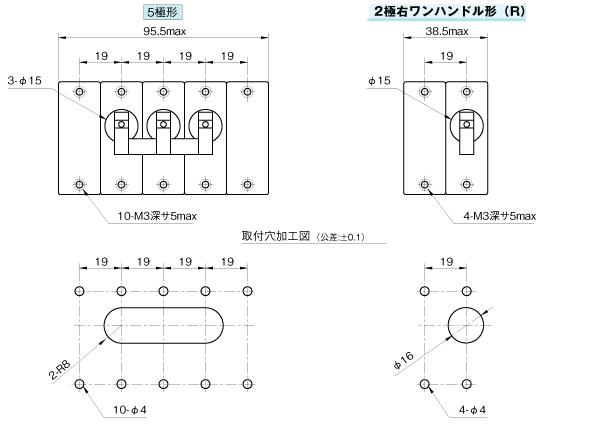

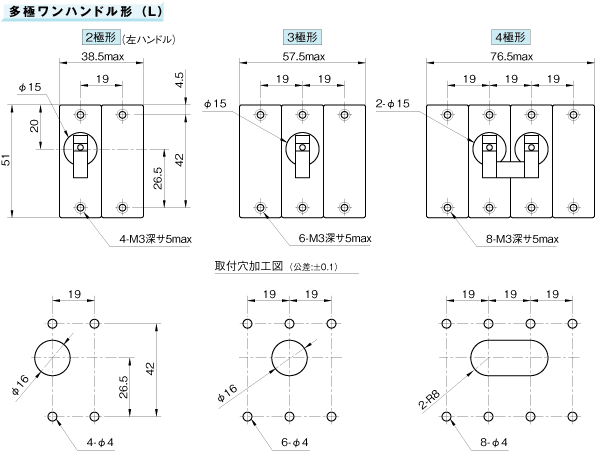

外形寸法図・取付穴加工図

単位:mm

端子配列・形状

単位:mm

  1:直列形
9:スイッチオンリー形
2:直列形補助回路付
S2:直列形警報回路付
9K:スイッチオンリー形補助回路付
5:並列形
(5D:並列デュアル形)
7C,7V:リレー形
(7D:リレーデュアル形)
ファストン
端子
ネジ端子
(N)
(*1)
垂直形
基板端子
(B)

(*1)基板穴加工寸法についてはお問い合わせ下さい。定格35A以上をご要望の場合は、お問い合わせ下さい。
(*2)タブ端子♯250の中間端子をご要望の場合はお問い合わせ下さい。
(*3)定格電流が30Aを超えるとネジ端子(M5)のみとなります。

外形寸法図/取付穴加工図

単位:mm
